FP系列電能變送器將電力系統里的電能量變送成線性比例輸出的脈沖量，電能以光耦電極開路或斷電器接點二種形式脈沖輸出。產品集成化程度高，工作更加可靠,具有優異的溫度特性和長期穩定性,良好的抗電沖擊性能和過載能力,高水準的精確度和線性度，是一種不需要經常校驗和維護、可信賴的理想的電量變送器。

FP系列電能變送器包含F(xiàn)PWH有功電能變送器 、FPKH無功電能變送器、FPWWH有功功率/有功電能組合變送器、FPKKH無功功率/無功電能組合變送器。

根據接線方式的不同，產品又細分有單相二線制（FPWH101、FPKH101、FPWWH101、FPKKH101）、三相三線制（FPWH201、FPKH201、FPWWH201、FPKKH201）、三相四線制（FPWH301、FPKH301、FPWWH301、FPKKH301）。

FPWH電能變送器的技術參數
測量：單相二線，三相三線，三相四線
輸入范圍：電流5Aac,1Aac;電壓100Vac,220Vac,400Vac
精度：±0.2%RO
輸出：1pulse/KWH , 5pulse/KWH，10pulse/KWH等脈沖量
工作電源：AC/DC220V或AC/DC110V

工作條件： 溫度-10～55℃ 相對濕度 ≤95% 無凝露
貯藏條件： 溫度-40～70℃ 相對濕度 ≤95% 無凝露

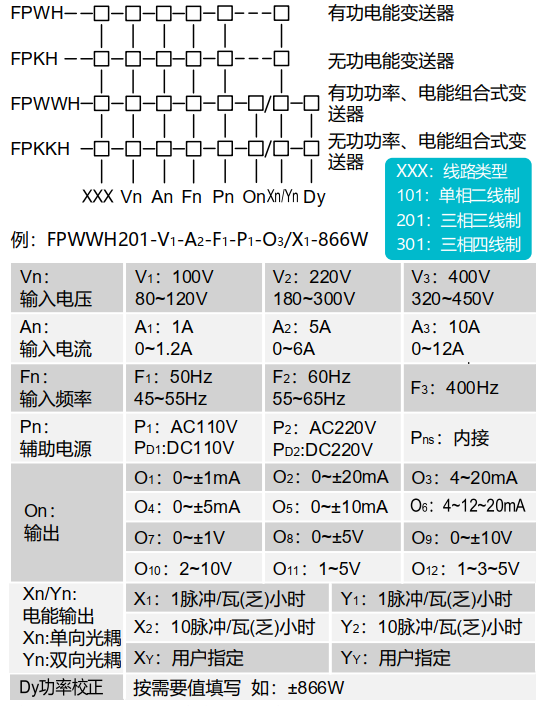

FPWH電能變送器的選型代碼

注：1、90°移相無功功率變送器頻率范圍 Fn±0.05Hz;
      2、電能輸出為光耦集電極開路（OC）方式（不推薦使用 繼電器觸點方式）；
      3、輔助電源功耗為7VA

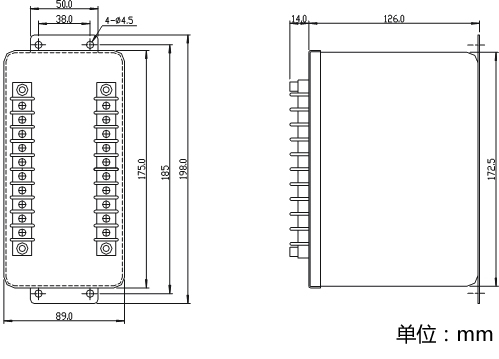

FPWH電能變送器的外形尺寸圖

FPWH電能變送器的接線圖

FPWH電能變送器的詳細資料請點擊下載FPWH電能變送器.pdf

更多FP系列電量變送器的產品資料請點擊下載FP系列電量變送器.pdf
